Échangeur de chaleur compact
  • Échangeur de chaleur compact
  • Échangeur de chaleur compact
  • Échangeur de chaleur compact

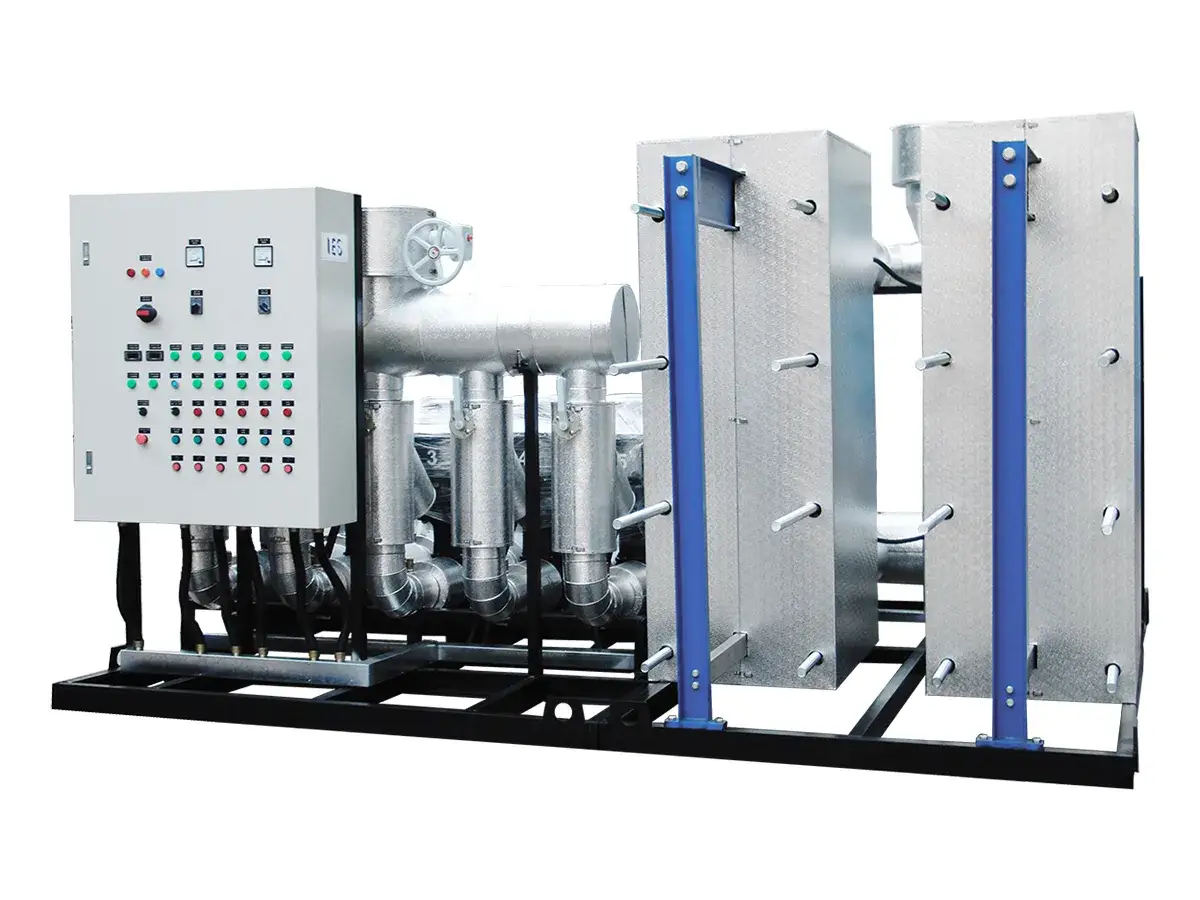

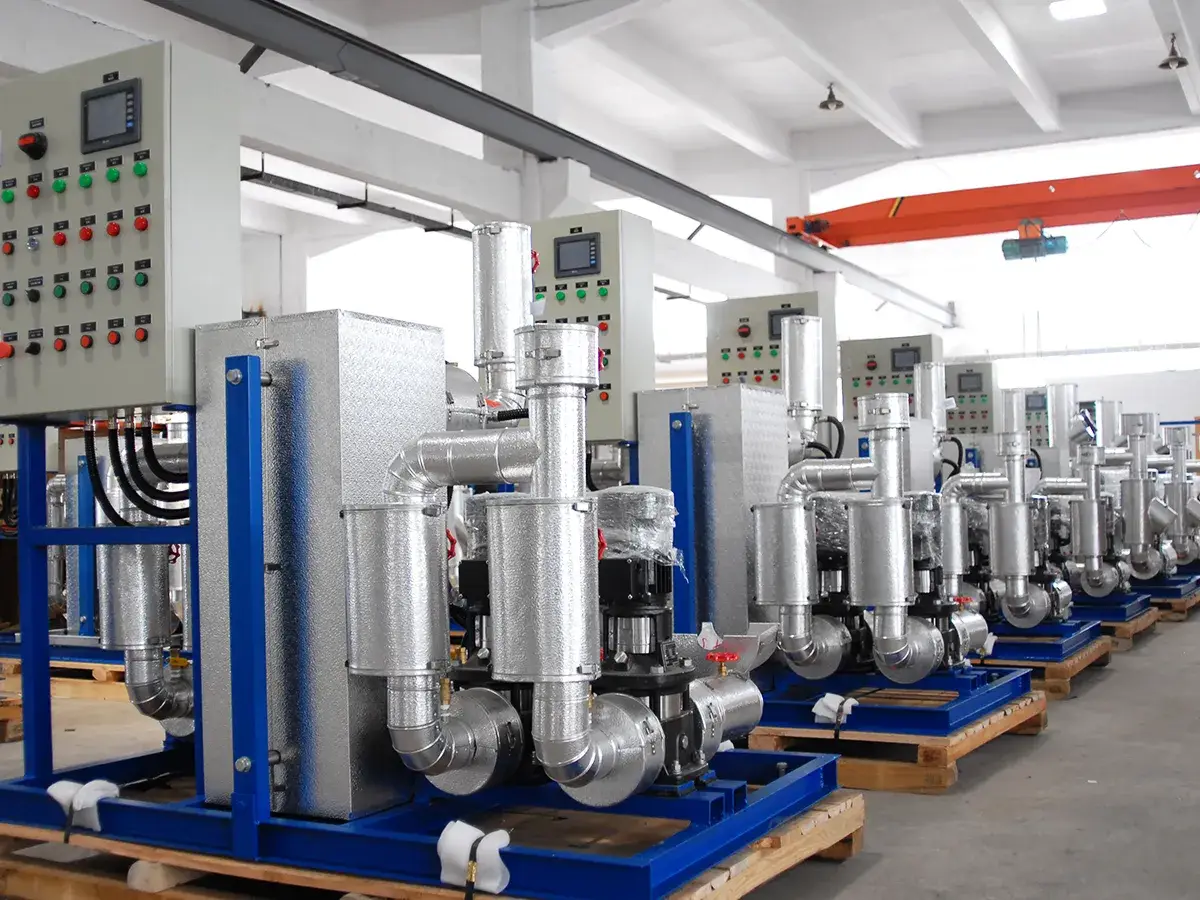

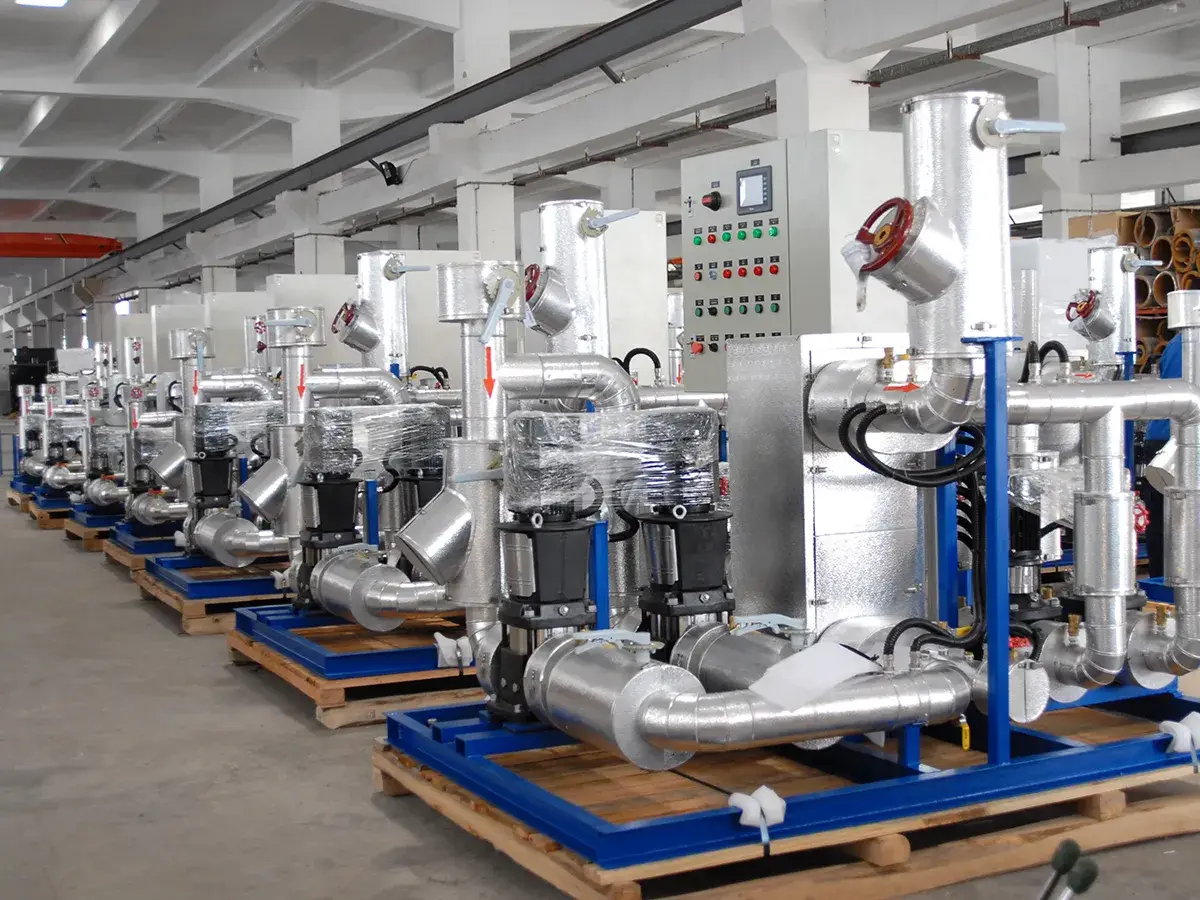

Unité compacte de transfert thermique

Ces systèmes d'échange thermique sur skid personnalisés sont adaptés en fonction des conditions du site et des exigences techniques. Chaque unité intègre l'échangeur de chaleur, la pompe de circulation, le système de contrôle et les composants de tuyauterie nécessaires dans un ensemble complet pour une installation et un fonctionnement simplifiés. Le système comprend un échangeur de chaleur à plaques, une pompe à eau chaude de circulation, un régulateur de température, un compteur d'énergie, une tuyauterie pré-isolée avec revêtement en aluminium, une vanne de régulation PID, un filtre, un clapet anti-retour, un vase pneumatique, une soupape de sécurité, un dispositif de coupure haute température et un automate programmable intégré (PLC). L'échangeur de chaleur compact supporte des pressions de service allant jusqu'à 25 bar et des températures de fonctionnement jusqu'à 180 °C.

Demander un devis Demander un devis Brochure de l'unité compacte de transfert thermique
Caractéristiques
  • Conception compacte : La structure intégrée sur skid réduit les besoins en espace d'installation. Par rapport aux composants individuels séparés, l'unité peut économiser jusqu'à 50 % de l'espace occupé.
  • Configuration personnalisée : Chaque unité d'échangeur de chaleur est configurée en fonction des exigences spécifiques du système d'eau chaude, avec une sélection flexible des composants et des fonctions de contrôle.
  • Performances fiables : Tous les composants clés sont soumis à des tests et sont conformes aux normes industrielles applicables et aux codes de pratique.
  • Surveillance de l'énergie : Le compteur d'énergie intégré fournit des données de fonctionnement pour la surveillance de la consommation d'énergie et l'analyse de l'efficacité du système.
  • Fonctionnement optimisé : Chaque unité compacte est calculée en fonction des conditions réelles de demande d'eau chaude. La configuration du système correspond aux exigences de fonctionnement tout en évitant une consommation d'énergie inutile.
  • Capacité de contrôle à distance : Le contrôleur PLC permet d'ajuster la température, le débit et la pression en fonction de la demande du système. Des fonctions de surveillance et de contrôle à distance sont disponibles pour une meilleure gestion de l'énergie.
Spécifications
Spécifications

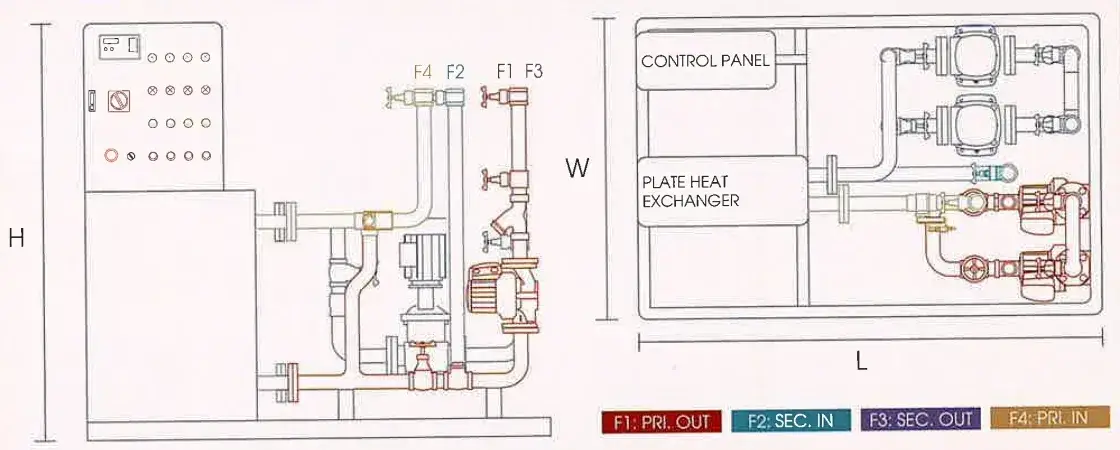

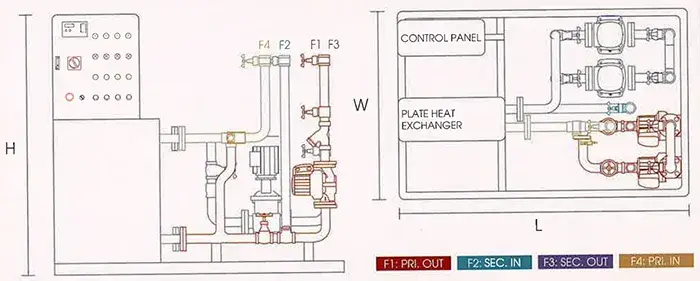

  • F1: Première sortie
  • F2: Seconde entrée
  • F3: Seconde sortie
  • F4: Première entrée

Le tableau ci-dessous présente les spécifications standard dans des conditions de fonctionnement de 70–50 °C / 15–60 °C :

Capacity (kW) Raccordement (mm) Dimension (mm) Poids (kg)
Côté primaire F1/F4 Côté secondaire F2/F3 L W H
200 32 32 1400 750 1500 250
400 50 40 1400 800 1500 400
800 80 50 1600 1000 1500 750
1200 100 65 1600 1000 1600 850
1500 100 80 1800 1200 1600 900
2000 100 80 1800 1200 1600 1200
2500 150 100 2000 1400 1800 1500
3000 150 100 2000 1400 1800 1800
4000 200 150 2200 1600 1800 2100
5000 200 150 3000 2200 2000 2400
Applications
    • Chauffage direct
      Chauffage direct

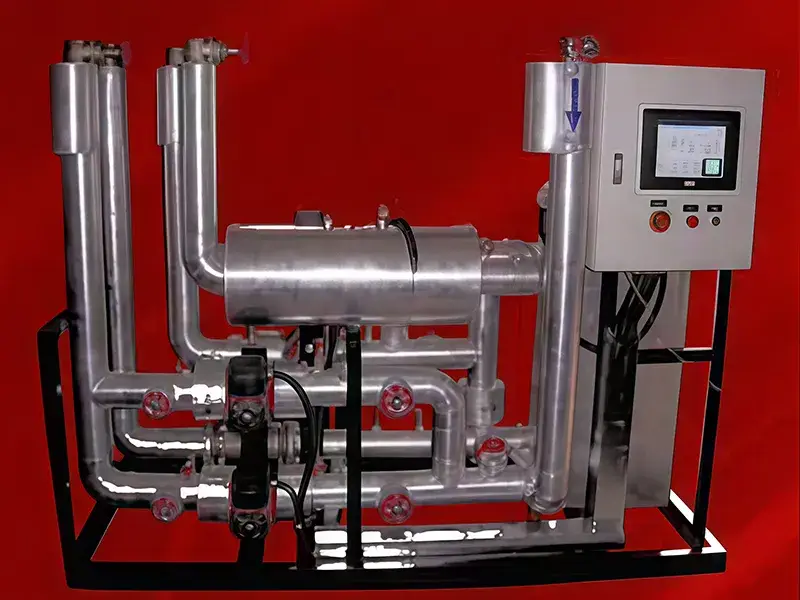

      Le système d'alimentation directe en eau chaude intègre des équipements renouvelables et économes en énergie, notamment des capteurs solaires, des pompes à chaleur et des unités compactes à échangeurs de chaleur à plaques haute efficacité. Le circuit primaire maintient une température d'eau chaude de 70 °C. Les capteurs solaires fournissent la source de chaleur initiale, tandis que les pompes à chaleur et les chauffe-eau électriques assurent un chauffage supplémentaire et un soutien de secours si nécessaire. Le circuit secondaire reçoit de l'eau froide à 15 °C et la fait passer à travers l'unité compacte IES, où elle est chauffée à 60–65 °C pour l'alimentation centrale en eau chaude.

    • Chauffage indirect
      Chauffage indirect

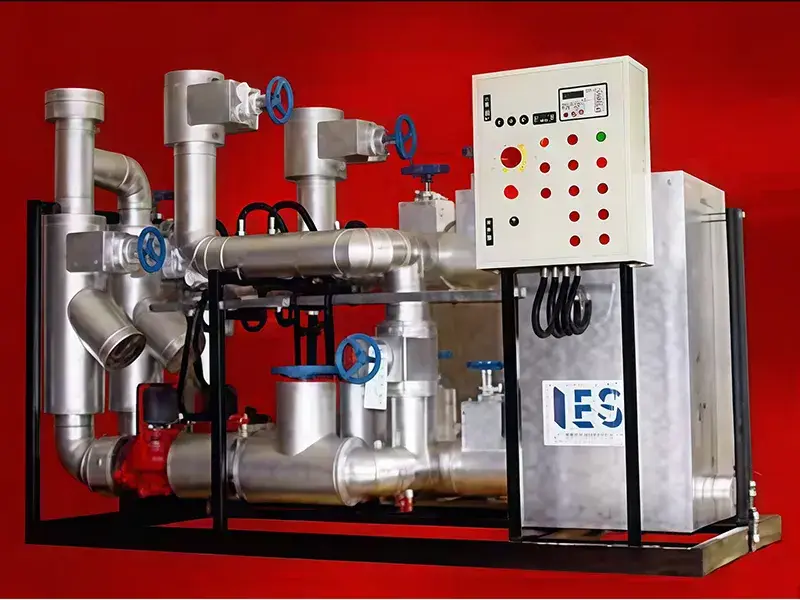

      Le système d'alimentation indirecte en eau chaude utilise un processus de chauffage en deux étapes. Dans la première étape, l'eau froide entre dans l'unité compacte de transfert thermique de préchauffage IES et est chauffée de 15 °C à 43 °C par un refroidisseur à récupération de chaleur de climatisation. L'eau préchauffée entre ensuite dans l'unité compacte de transfert thermique de surchauffe IES, où une chaudière à eau chaude à condensation haute efficacité élève la température à 60–65 °C. L'eau chauffée est stockée dans le réservoir de stockage d'eau chaude avant d'être distribuée par le système central d'eau chaude.

    • Chauffage de piscine
      Chauffage de piscine

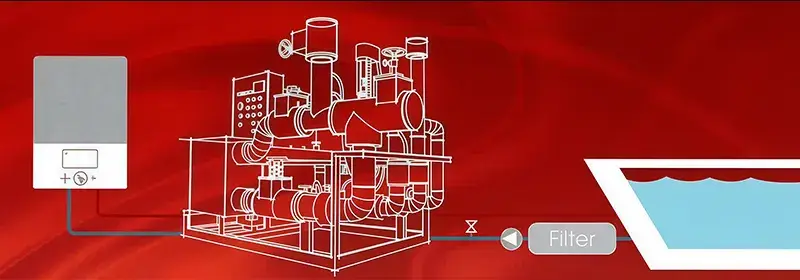

      Les échangeurs de chaleur sur skid sont adaptés aux systèmes de chauffage et de refroidissement des piscines. Le système d'échange thermique intégré surveille et régule en continu la température de l'eau de la piscine pour maintenir des conditions confortables tout au long de l'année, aussi bien pour les piscines intérieures qu'extérieures.

    • Chauffage des espaces
      Chauffage des espaces

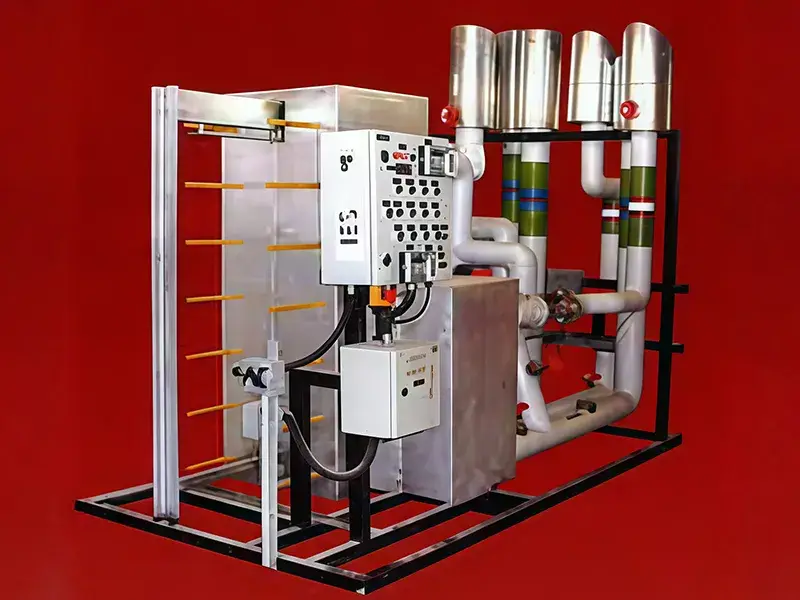

      Les bâtiments commerciaux, les hôpitaux et les hôtels ont souvent besoin de systèmes de chauffage pour maintenir des températures intérieures confortables. Notre échangeur de chaleur compact à plaques peut être configuré pour des applications de chauffage des espaces avec des sources de chaleur telles que des chaudières, des pompes à chaleur et des refroidisseurs à récupération de chaleur. L'échangeur de chaleur à plaques intégré transfère la chaleur entre des circuits de fluide séparés par chauffage indirect, créant une connexion efficace entre la source de chaleur et le système de chauffage.

    • Refroidissement urbain

      Les unités compactes de refroidissement urbain sont adaptées aux immeubles de bureaux, aux usines, aux hôpitaux et aux bâtiments de grande hauteur. Le système intégré utilise des échangeurs de chaleur à plaques haute efficacité avec des fonctions de contrôle modulant pour répondre à la demande de refroidissement et optimiser le fonctionnement du système.
