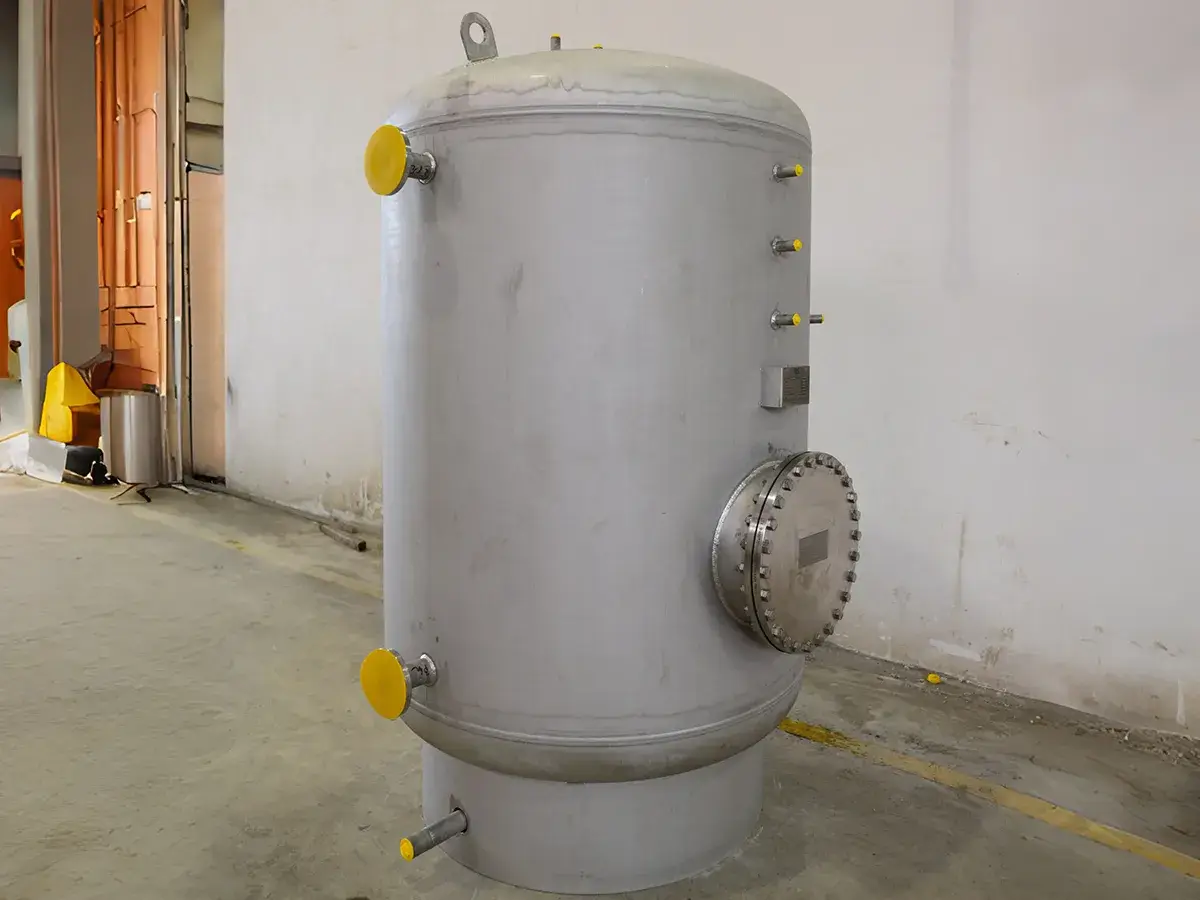

Ballon à accumulation(serpentin), chauffe-eau de stockage

Le ballon à accumulation(serpentin)) est un système de chauffage indirect de l'eau qui combine un échangeur de chaleur à serpentin flottant avec une structure de réservoir de stockage. Sa conception offre une solution d'eau chaude compacte avec un contrôle de température stable et des besoins de maintenance réduits. La structure à serpentin flottant est adaptée aux projets nécessitant une capacité d'alimentation en eau chaude élevée tout en faisant face à des défis tels que les conditions d'eau dure, la formation de tartre ou un espace limité pour la salle des équipements.

Demander un devis
Caractéristiques

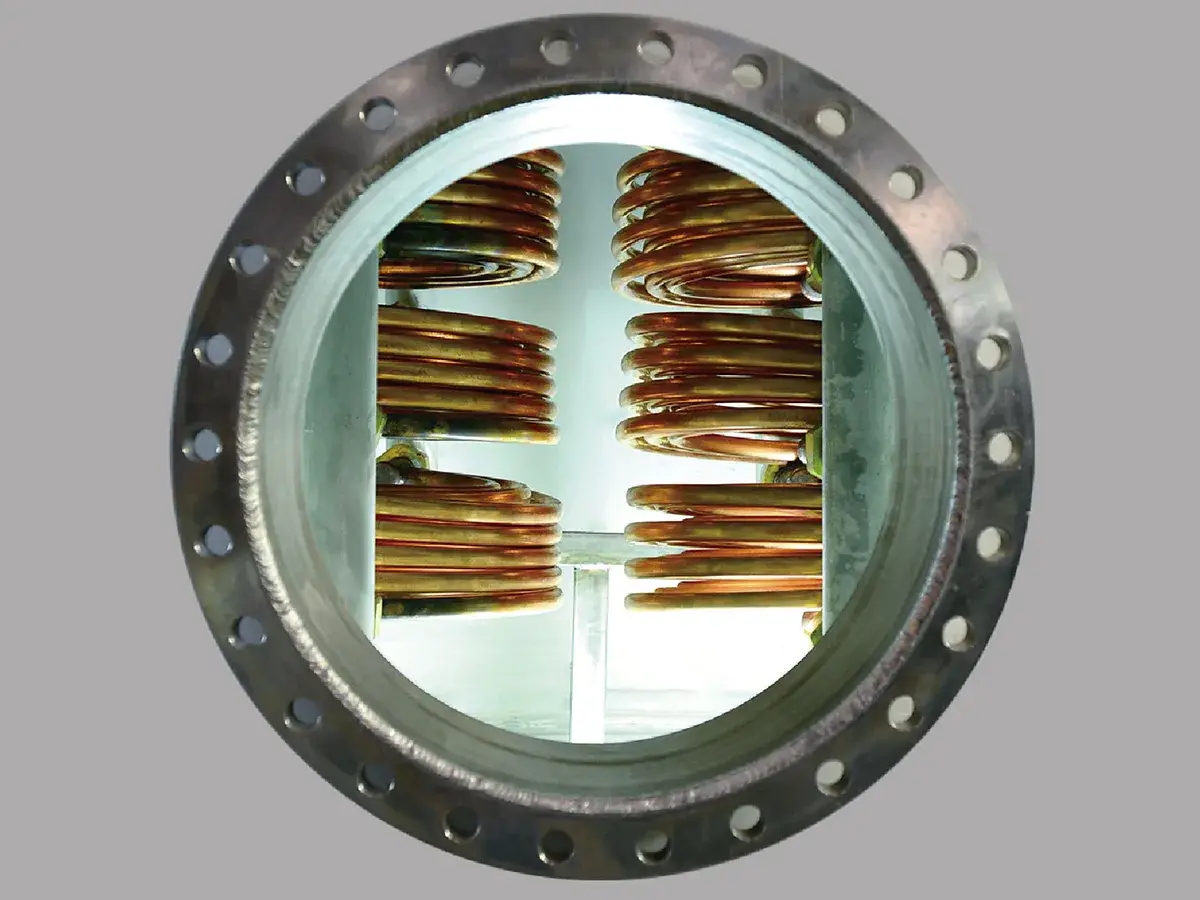

  • Conception à serpentin flottant autonettoyant : Le serpentin de transfert de chaleur se dilate et se contracte en fonction des changements de température, tout en réagissant aux pulsations du fluide en fonctionnement. Ce mouvement flexible crée des micro-vibrations continues, ce qui aide à détacher les dépôts de tartre fragiles de la surface du serpentin et réduit le besoin de nettoyage chimique.
  • Entretien facile et faible coût d'exploitation : Le tartre détaché se dépose au fond du réservoir. La maintenance de routine ne nécessite que l'ouverture de l'orifice de vidange pour un rinçage, ce qui simplifie les procédures de nettoyage et réduit la charge de maintenance.
  • Isolation efficace et options de matériaux : La couche d'isolation standard en mousse de polyuréthane souple de 50 mm ou en fibre de verre haute densité réduit les pertes de chaleur. Combiné avec des matériaux en acier inoxydable ou en tubes de cuivre, l'équipement maintient des performances de stockage d'eau chaude stables et des conditions d'hygiène.
  • Normes de conception certifiées : Conçu selon les normes PED 97/23, BS PD5500, DIN4753, GB150 et GB151.
Gamme de personnalisation

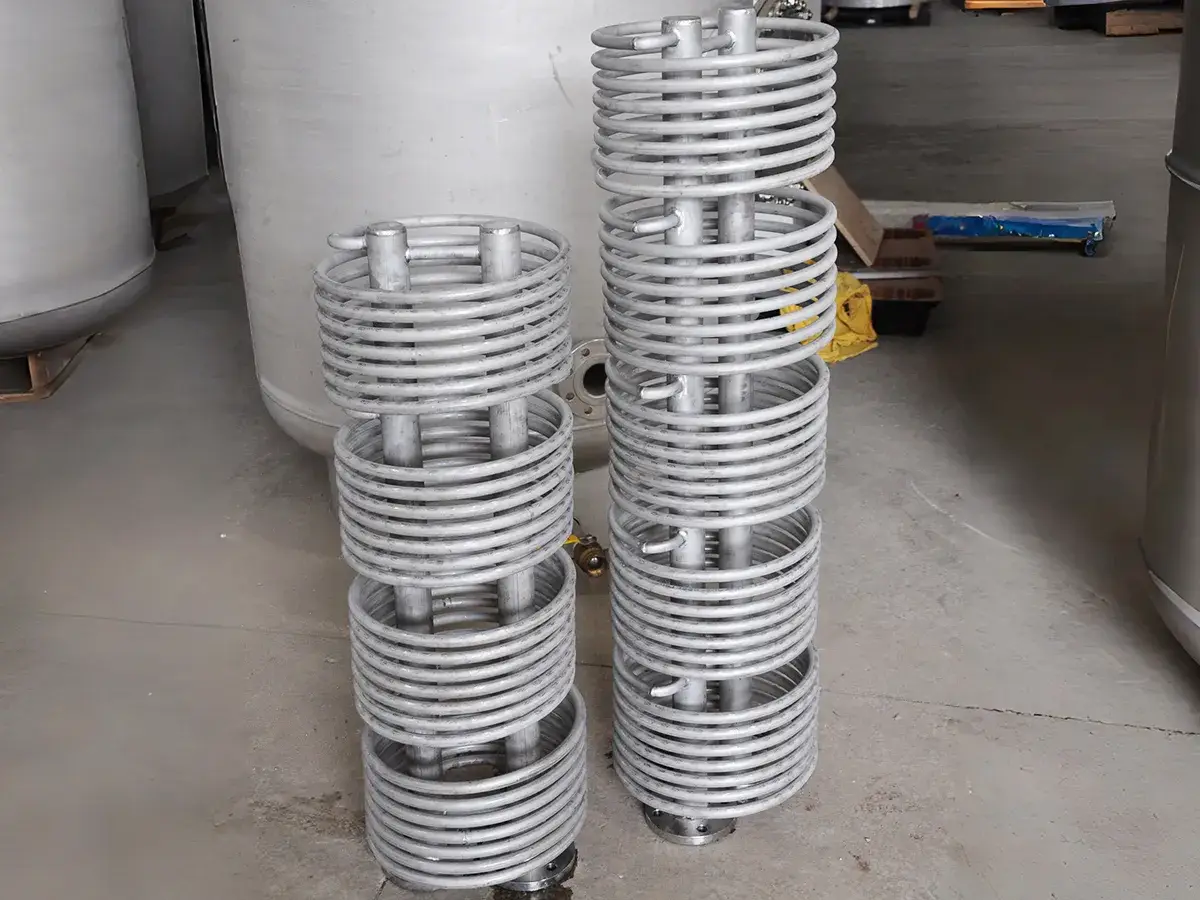

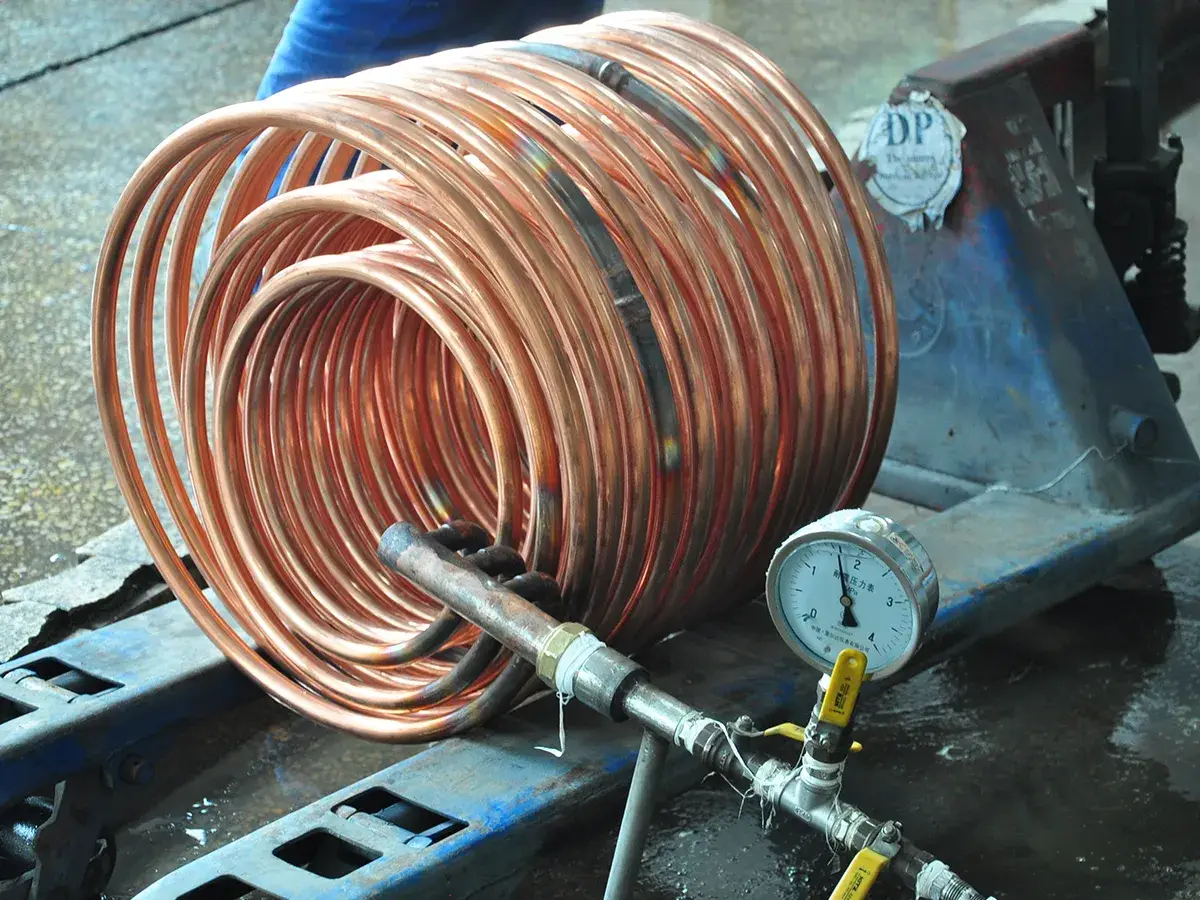

  • Matériaux des tubes de transfert de chaleur : Cuivre, Acier inoxydable 304, Acier inoxydable 316, Acier inoxydable 316L, Acier inoxydable 316Ti, SU444.
  • Spécifications techniques :
      • Pression nominale : Jusqu'à 25 bar.
      • Capacité de stockage : 100 L à 15 000 L.
      • Capacité de transfert de chaleur : 10 kW à 1 400 kW.
  • Options d'isolation :
      • Mousse de polyuréthane souple standard de 50 mm.
      • Isolation en fibre de verre de densité 32 kg/m³.
      • Isolation personnalisée disponible sur demande.
Spécifications
Modèle Capacité de stockage Diamètre Largeur Hauteur Poids net Capacité de chauffage (kW) Raccordement (mm)
D W1 W2 H1 H2 10Bar 16Bar Eau-à-Eau Entrée Sortie Retour
L mm mm mm kg Cotée primaire : 80/60℃ Cotée Secondaire : 15/60℃ Bride
ISC 200 500 740 1330 1330 840 80 110 14 32 32 25
500 650 890 1840 1850 990 110 150 35 40 40 25
750 750 990 2040 2040 1090 160 190 55 50 50 25
800 800 1040 1950 1940 1140 195 250 60 50 50 25
1000 900 1140 1940 1935 1240 245 330 70 50 50 25
1500 1000 1240 2290 2290 1340 350 440 105 50 50 25
2000 1100 1340 2500 2500 1440 460 550 140 50 50 32
2500 1300 1540 2310 2310 1640 550 700 175 50 50 32
3000 1300 1540 2680 2680 1640 680 920 210 50 50 32
4000 1300 1540 3440 3440 1640 900 1250 280 65 65 32
5000 1500 1740 3280 3280 1840 1200 1600 350 65 65 32
6000 1600 1840 3450 3450 1940 1470 2030 420 80 80 50
7000 1600 1840 3940 3940 1940 1830 2340 490 100 100 50
8000 1800 2040 3630 3630 2140 2000 2560 560 100 100 50
9000 1800 2040 4030 4030 2140 2160 2900 630 100 100 50
10000 2000 2240 3700 3700 2340 2230 3180 700 100 100 50

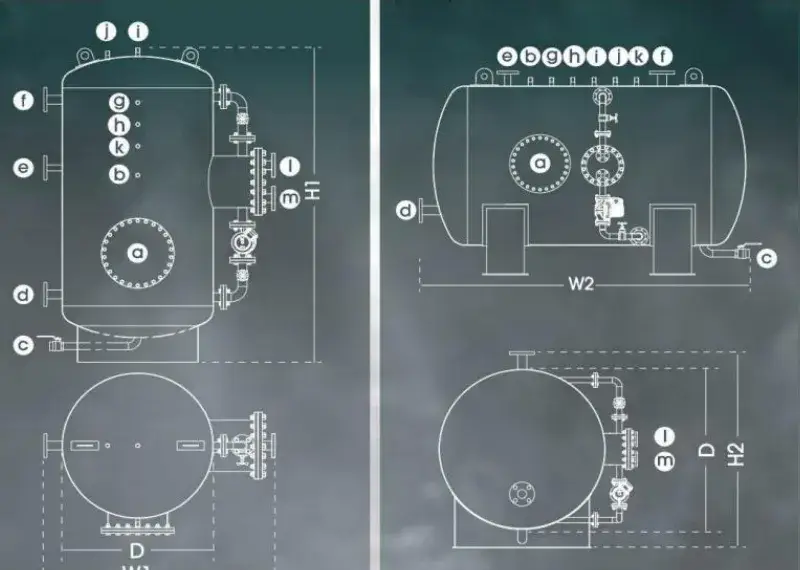

Spécifications
  • Trou d'homme d'inspection
  • Orifice pour capteur de température
  • Orifice de vidange
  • Alimentation en eau froide
  • Retour secondaire
  • Sortie d'eau chaude (puisage)
  • Manomètre
  • Thermomètre
  • Évent
  • Vanne de sécurité
  • Raccord de réserve
  • Débit primaire (entrée de vapeur)
  • Retour primaire (sortie de condensats)
