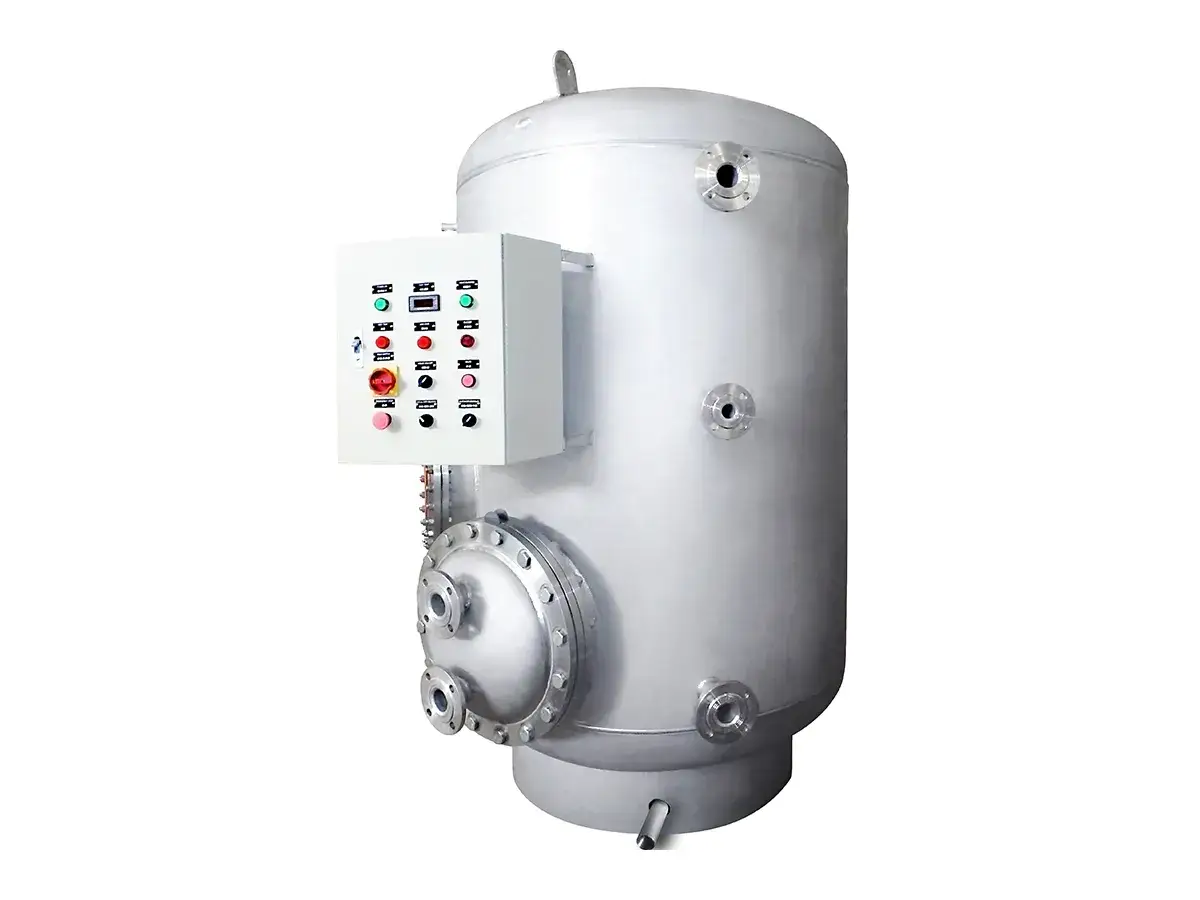

Ballon à accumulation(Faisceau tubulaire en U), chauffe-eau de stockage

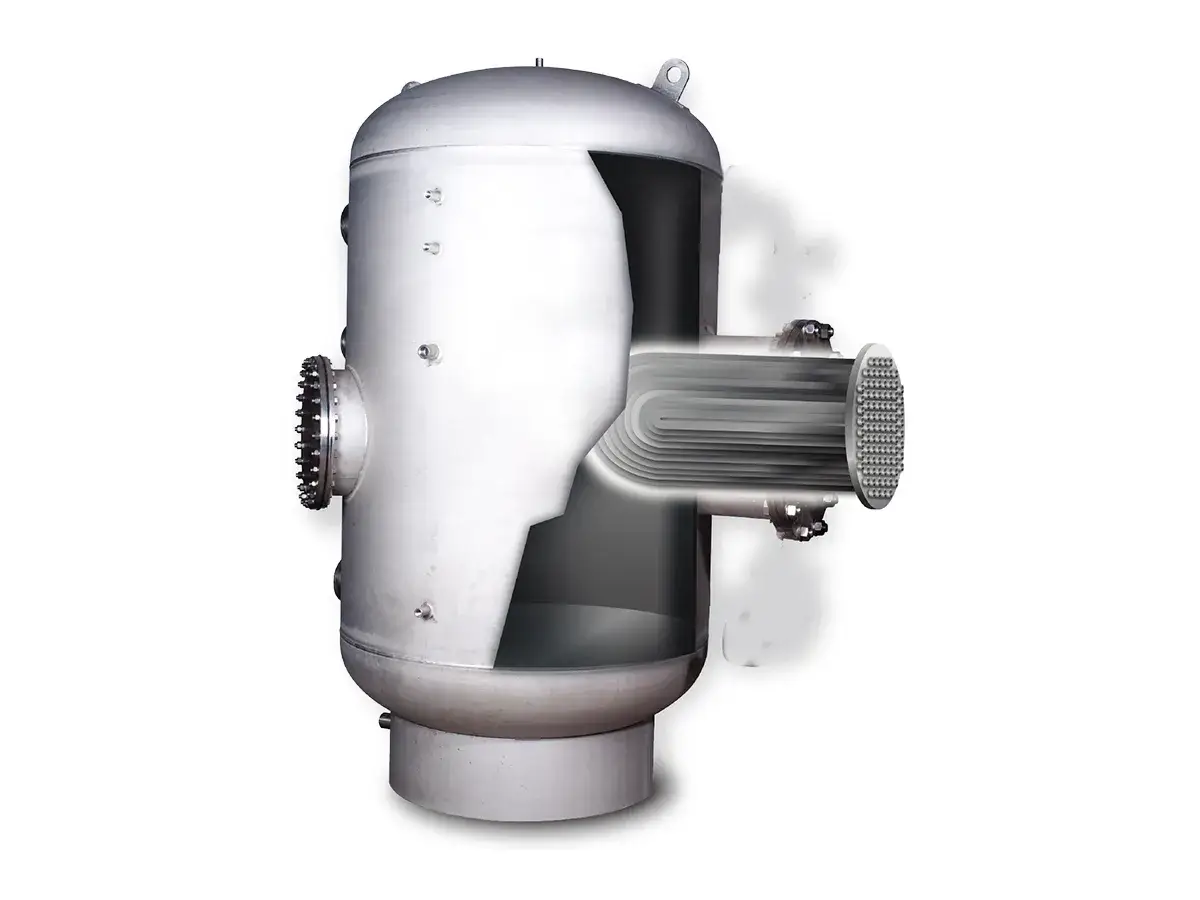

Ballon à accumulation(Faisceau tubulaire en U) est un système de chauffage indirect qui produit de l'eau chaude par stockage thermique. Il est couramment utilisé avec des chaudières et d'autres sources de chaleur à haute température. Le chauffe-eau de stockage utilise un faisceau de tubes en U amovible avec des raccords à bride pour une installation, une maintenance et un nettoyage pratiques. Il est adapté aux systèmes d'eau chaude sanitaire à grande échelle et aux systèmes de chauffage central nécessitant une alimentation continue en eau chaude dans des conditions de fonctionnement exigeantes.

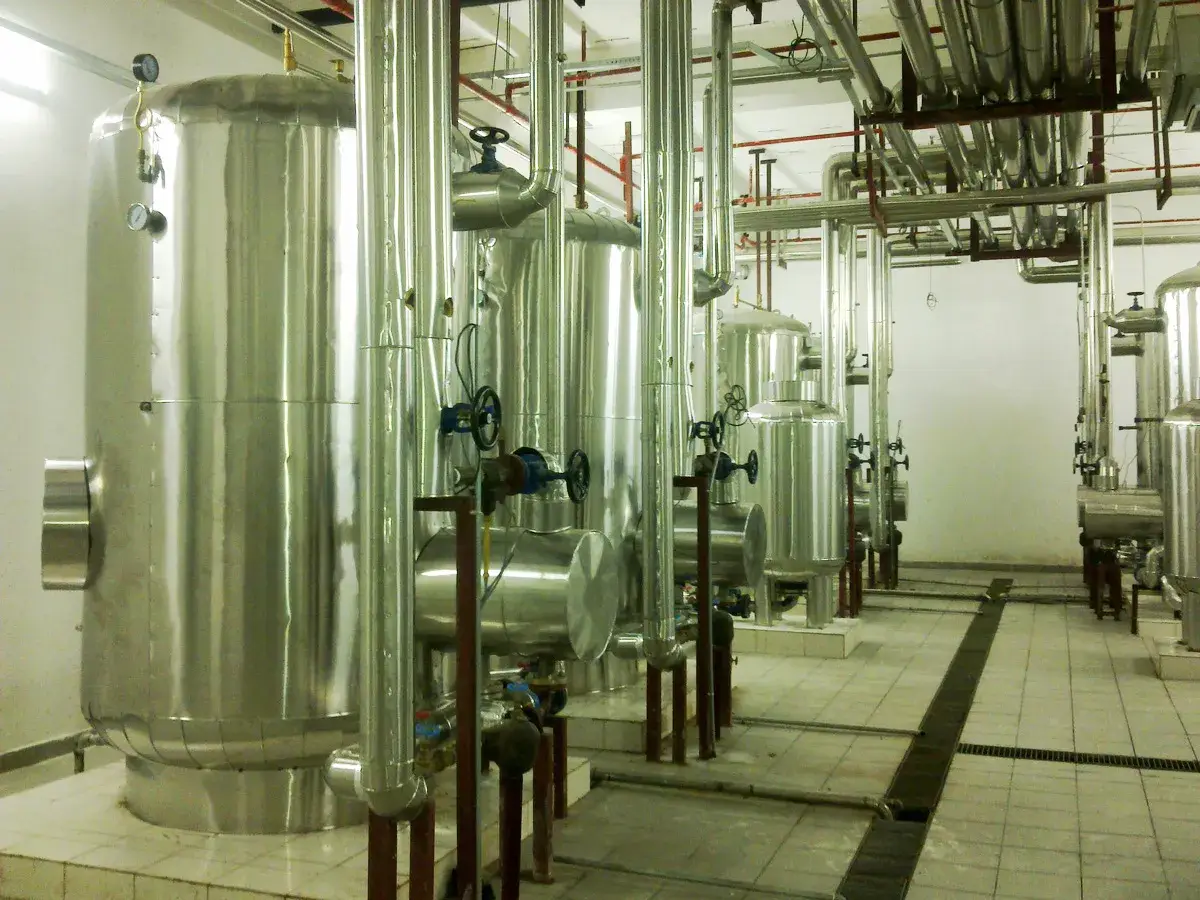

Le fluide caloporteur à haute température entre dans le faisceau de tubes en U à l'intérieur du calorifugeur et transfère la chaleur à l'eau froide entourant le faisceau de tubes. L'eau chauffée est stockée dans le réservoir de grande capacité, équipé d'une couche d'isolation haute performance de 50 mm pour réduire les pertes de chaleur. Pendant les périodes de forte demande en eau, l'eau chaude stockée est fournie directement au système pour maintenir une température de sortie stable. L'eau de retour inutilisée du système de circulation se mélange à l'eau froide entrante et retourne à la section de chauffage pour être réchauffée. Ce processus de circulation maintient le stockage thermique et soutient l'alimentation continue en eau chaude pour les systèmes à grande échelle.

Demander un devis
Caractéristiques

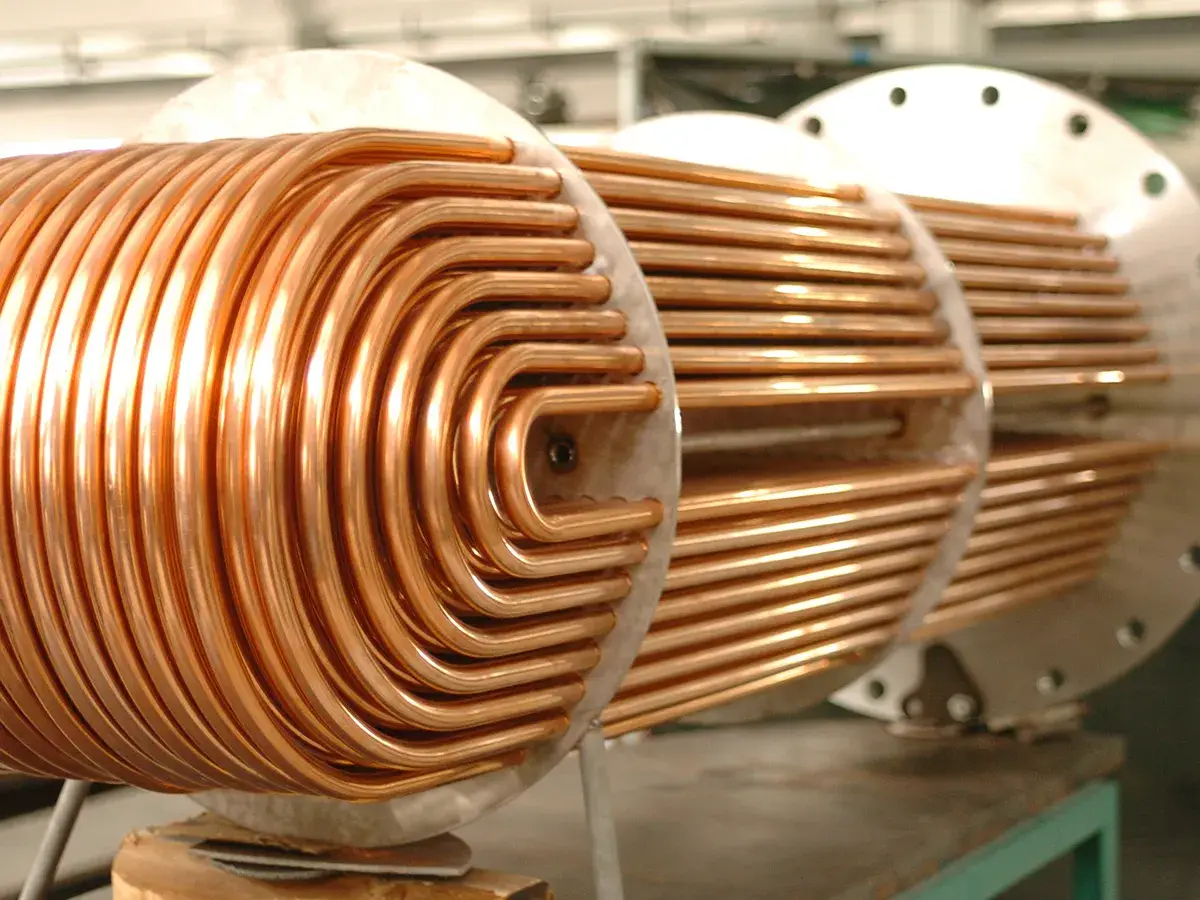

  • Conception à faisceau de tubes en U amovible : Le faisceau de tubes en U raccordé par bride peut être retiré en tant qu'ensemble complet pour le nettoyage et la maintenance du côté calandre. La conception est adaptée aux rénovations de systèmes et aux mises à niveau d'équipements.
  • Isolation haute performance : Les options d'isolation standard comprennent une mousse de polyuréthane souple de 50 mm ou une isolation en fibre de verre haute densité pour réduire les pertes de chaleur.
  • Protection de sécurité intégrée : Le système comprend une fonction d'alarme haute température liée à la soupape de sécurité et à la vanne d'évent pour améliorer la sécurité opérationnelle.
  • Normes de conception certifiées : Conçu selon les normes PED 97/23, BS PD5500, DIN4753, GB150 et GB151.
Gamme de personnalisation
  • Pression de service max. : Jusqu'à 25 bar.
  • Capacité de stockage : 100 L à 15 000 L.
  • Capacité de transfert de chaleur : 10 kW à 1 000 kW.

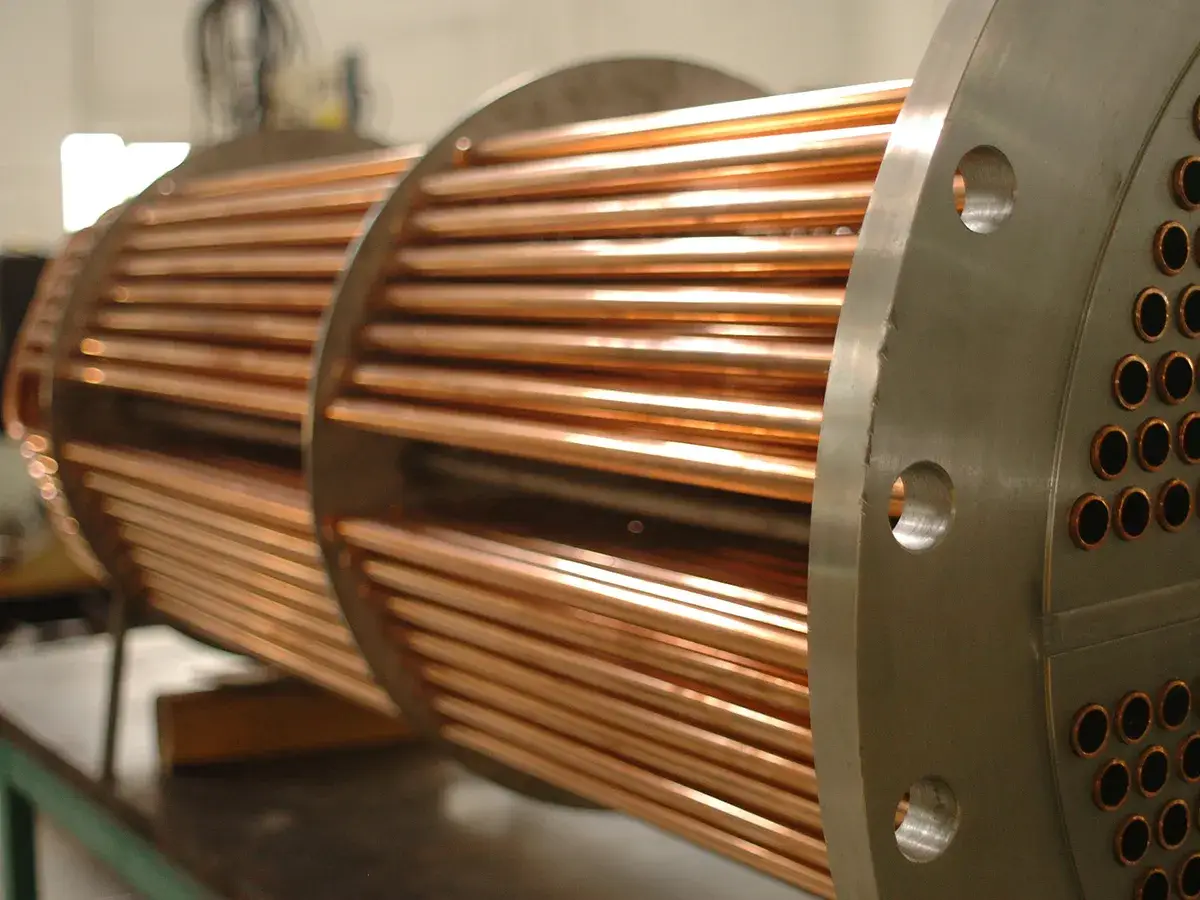

  • Matériaux des tubes de transfert de chaleur : Cuivre, Acier inoxydable 304, Acier inoxydable 316, Acier inoxydable 316L, Acier inoxydable 316Ti, SU444.
  • Options d'isolation : Mousse de polyuréthane souple standard de 50 mm, isolation en fibre de verre de densité 32 kg/m³, ou isolation personnalisée sur demande.
Spécifications
Model Capacité de stockage Diamètre Largeur Hauteur Poids net Capacité de chauffage (kW) Raccordement (mm)
D W1 W2 H1 H2 10Bar 16Bar  Eau-à-Eau Entrée Sortie Retour
L mm mm mm kg Cotée primaire : 80/60℃
Cotée Secondaire : 15/60℃ 		Bride
IBS 200 500 1020 1610 1330 840 180 210 25 32 32 25
500 650 1170 2120 1850 990 210 250 60 40 40 25
750 750 1270 2320 2040 1090 260 290 80 50 50 25
800 800 1320 2220 1940 1140 295 350 90 50 50 25
1000 900 1420 2220 1935 1240 345 430 110 50 50 25
1500 1000 1520 2570 2290 1340 430 520 160 50 50 25
2000 1100 1620 2780 2500 1440 620 710 210 50 50 32
2500 1300 1820 2590 2310 1640 710 860 270 50 50 32
3000 1300 1820 2960 2680 1640 840 1080 320 50 50 32
4000 1300 1820 3720 3440 1640 1060 1410 420 65 65 32
5000 1500 2020 3560 3280 1840 1310 1710 530 65 65 32
6000 1600 2120 3730 3450 1940 1620 2180 630 80 80 50
7000 1600 2120 4220 3940 1940 1950 2460 740 100 100 50
8000 1800 2320 3910 3630 2140 2170 2730 840 100 100 50
9000 1800 2320 4310 4030 2140 2260 3000 940 100 100 50
10000 2000 2520 3980 3700 2340 2430 3380 1050 100 100 50

Remarques

  • Les dimensions indiquées ci-dessus correspondent aux spécifications standard de l'usine. Des dimensions personnalisées sont disponibles selon les exigences du client.
  • La capacité de transfert de chaleur indiquée dans le tableau est basée sur un temps de chauffage de stockage de 45 minutes et est fournie à titre indicatif uniquement. La sélection réelle doit être basée sur les conditions de fonctionnement spécifiques.

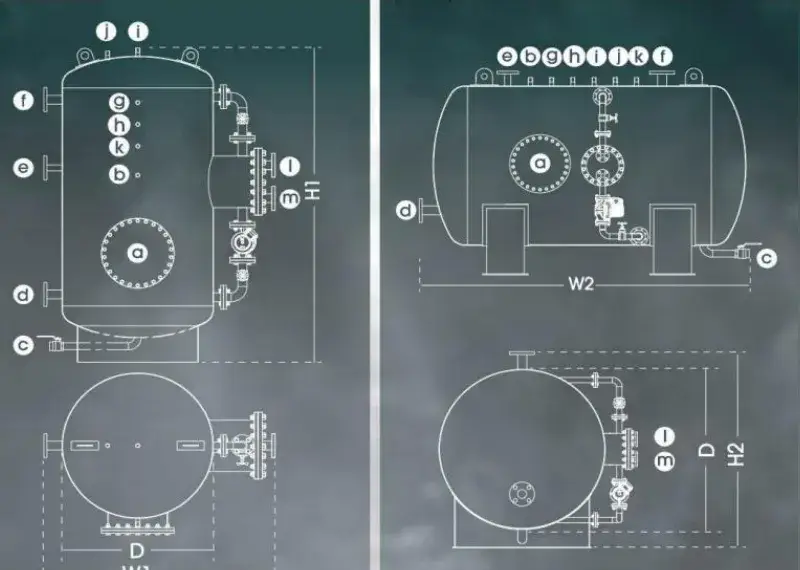

Spécifications
  • Trou d'homme d'inspection
  • Orifice pour capteur de température
  • Orifice de vidange
  • Alimentation en eau froide
  • Retour secondaire
  • Sortie d'eau chaude (puisage)
  • Manomètre
  • Thermomètre
  • Évent
  • Vanne de sécurité
  • Raccord de réserve
  • Débit primaire (entrée de vapeur)
  • Retour primaire (sortie de condensats)
