Échangeur de Chaleur à Plaques

L'échangeur de chaleur à plaques utilise une série de plaques métalliques ondulées assemblées avec des joints en NBR ou EPDM pour transférer la chaleur entre deux fluides. Les canaux de plaques spécialement conçus créent une forte turbulence lorsque les fluides traversent l'échangeur de chaleur, améliorant l'efficacité du transfert de chaleur et réduisant le risque d'encrassement.

La structure de plaques haute performance offre d'excellentes performances thermiques dans une empreinte compacte. Sa conception démontable simplifie également l'inspection, le nettoyage et la maintenance, et est adaptée à une large gamme de systèmes de chauffage et de refroidissement.

Demander un devis

Caractéristiques

Plaques de transfert de chaleur spécialement conçues : Le motif ondulé en chevron unique augmente la turbulence du fluide et améliore l'efficacité du transfert de chaleur.
Capacité de faible différence de température : Avec une différence de température moyenne logarithmique (LMTD) minimale de 0,5 °C, l'échangeur de chaleur s'adapte à diverses conditions de fonctionnement.
Structure compacte : La conception des plaques atteint une capacité de transfert de chaleur élevée dans une petite empreinte, réduisant les besoins en espace d'installation.
Entretien facile : La structure démontable permet un nettoyage, une inspection et un remplacement pratiques des composants.
Matériaux résistants à la corrosion : Les plaques de transfert de chaleur sont disponibles en acier inoxydable 304, acier inoxydable 316 et titane pour différentes conditions de fluide.
Réduction de l'encrassement et des pertes de chaleur : La conception optimisée des canaux aide à réduire l'accumulation de tartre, la perte de charge et les pertes de chaleur inutiles.
Extension de capacité flexible : Des plaques supplémentaires peuvent être ajoutées pour augmenter la capacité de transfert de chaleur selon les besoins futurs du système.

Gamme de personnalisation

Pression de service max. : Jusqu'à 25 bar.
Surface de transfert de chaleur : Jusqu'à 2 400 m².
Diamètre de raccordement : DN32 à DN450.
Joint : NBR, EPDM, FPM, Viton, Silicone.
Plaque :
1. Matériaux : Acier inoxydable AISI 304, Acier inoxydable AISI 316L, Titane.
2. Épaisseur : 0,4–0,8 mm.
Matériaux des raccords : Acier au carbone revêtu d'époxy, Acier inoxydable, Titane.
Cadres : Acier doux avec revêtement époxy, Acier inoxydable.

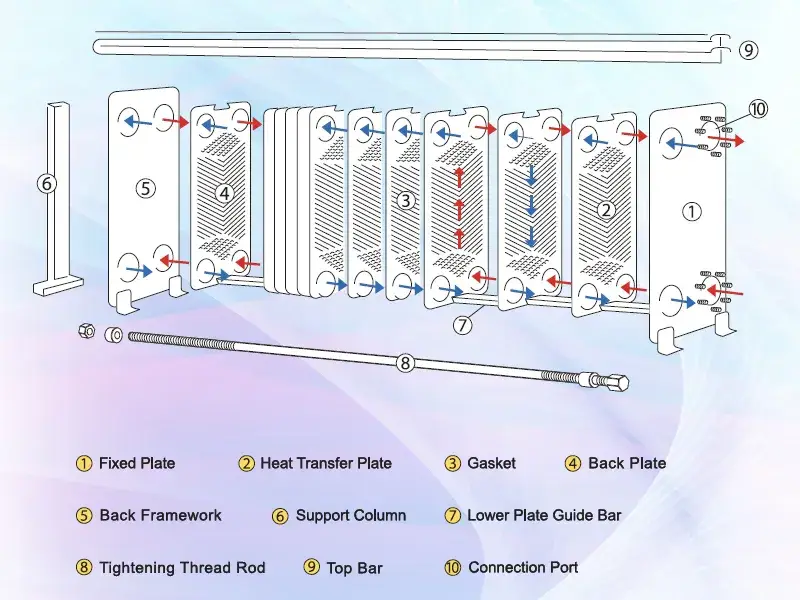

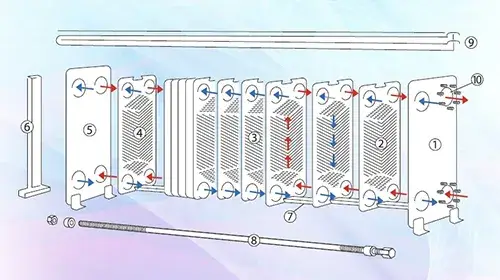

Structure de l'équipement et principe de fonctionnement

Plaque de transfert de chaleur
Joint
Plaque arrière
Cadre arrière
Colonne de support
Barre de guidage inférieure
Tige filetée de serrage
Barre supérieure
Orifice de raccordement

Les échangeurs de chaleur à plaques IES sont assemblés avec une série de plaques de transfert de chaleur séparées par des joints, créant des canaux indépendants pour les fluides chauds et froids. Le faisceau de plaques est comprimé dans un cadre rigide pour former des canaux d'écoulement parallèles avec des trajets de fluide alternés. La plaque arrière mobile est fixée en serrant les tiges filetées, maintenant le faisceau de plaques sous une compression appropriée. Pendant le fonctionnement, les deux fluides circulent à travers des canaux séparés des deux côtés des plaques de transfert de chaleur. La chaleur est transférée à travers la surface mince de la plaque sans contact direct entre les fluides pour un échange thermique efficace.

Spécifications

Spécifications

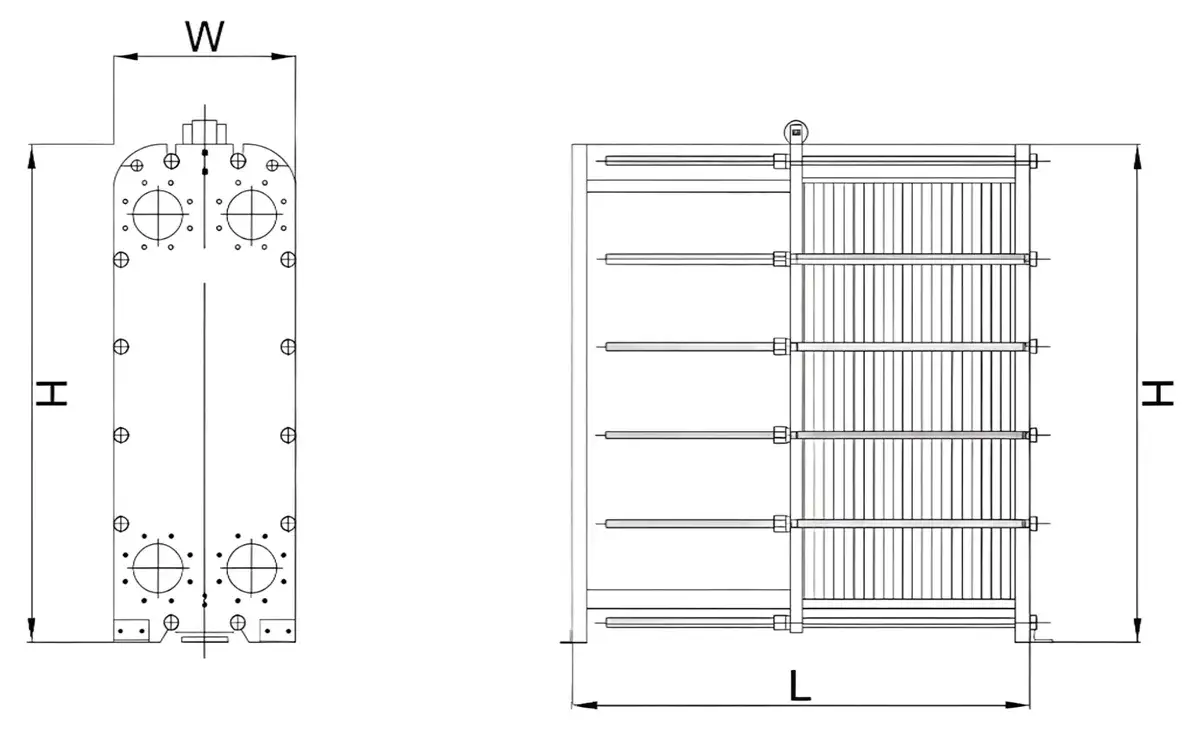

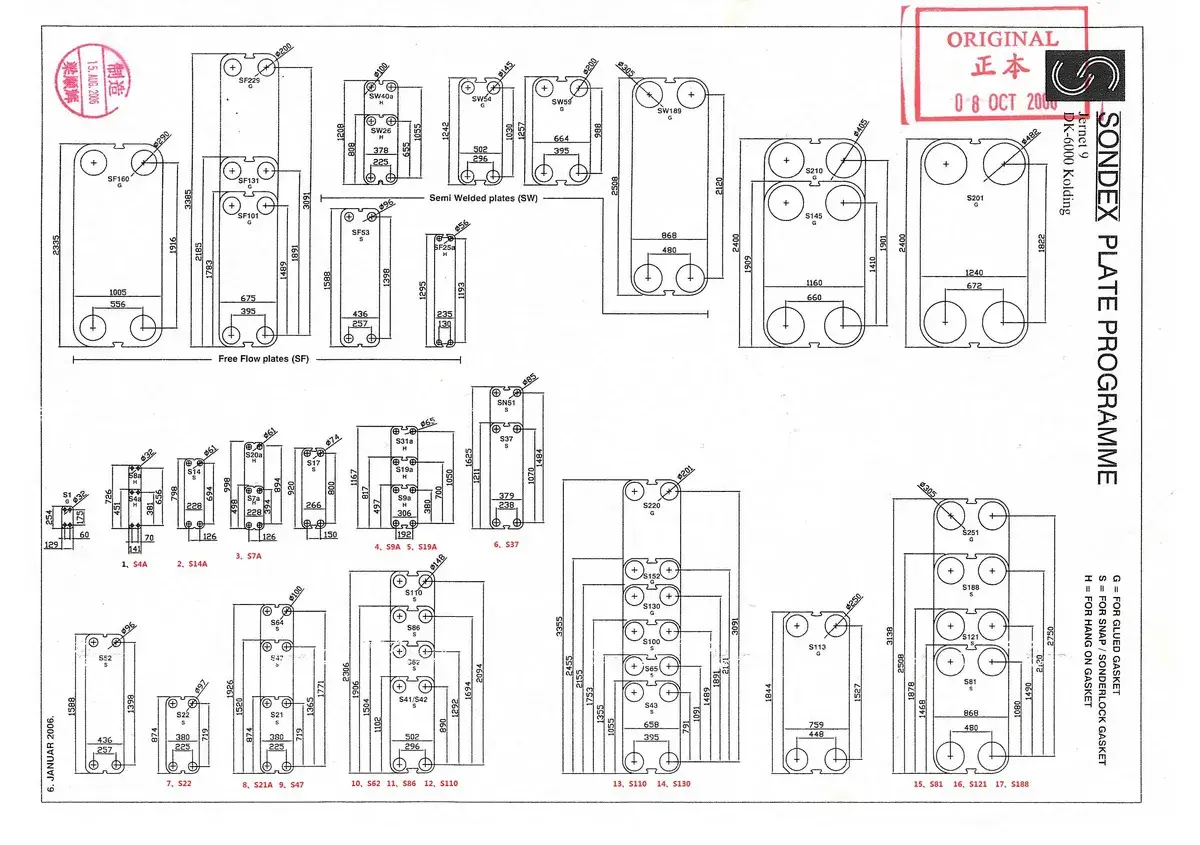

Spécifications de référence des échangeurs de chaleur à plaques

Modèle	Diamètre de raccordement	Débit max.	Largeur (L)	Hauteur (H)	Length (L)
IR45	DN32	19m³/h	200mm	535mm	110–520mm
IR50	DN50	68m³/h	300mm	675mm	430–2055mm
IR80	DN50	68m³/h	300mm	995mm	430–3045mm
IR49	DN65	78m³/h	395mm	625mm	440–1045mm
IR82	DN65	78m³/h	395mm	945mm	440–1045mm
IR121	DN80	132m³/h	495mm	1625mm	435–4100mm
IR88H	DN100	184m³/h	495mm	1235mm	435–4120mm
IR88S	DN100	184m³/h	495mm	1255mm	435–4120mm
IR152	DN100	184m³/h	495mm	1905mm	435–4130mm
IR110	DN150	413m³/h	640mm	1550mm	1000–6000mm
IR150	DN150	413m³/h	610mm	1855mm	675–6240mm
IR191	DN150	413m³/h	640mm	2355mm	690–6130mm
IR231	DN150	413m³/h	640mm	1755mm	690–6125mm
IR106	DN200	735m³/h	770mm	1466mm	1300–4000mm
IR176	DN200	735m³/h	790mm	2100mm	655–6075mm
IR216	DN200	735m³/h	770mm	2505mm	655–6250mm
IR146	DN300	1653m³/h	980mm	1805mm	675–6240mm
IR187	DN300	1653m³/h	1080mm	2175mm	810–6270mm
IR251	DN300	1653m³/h	1045mm	2860mm	850–6270mm
IR315	DN300	1653m³/h	1050mm	3878mm	850–6270mm
IR260	DN350	1558m³/h	1170mm	3150mm	1990–4390mm
IR246	DN450	2575m³/h	1390mm	3010mm	3085–6585mm

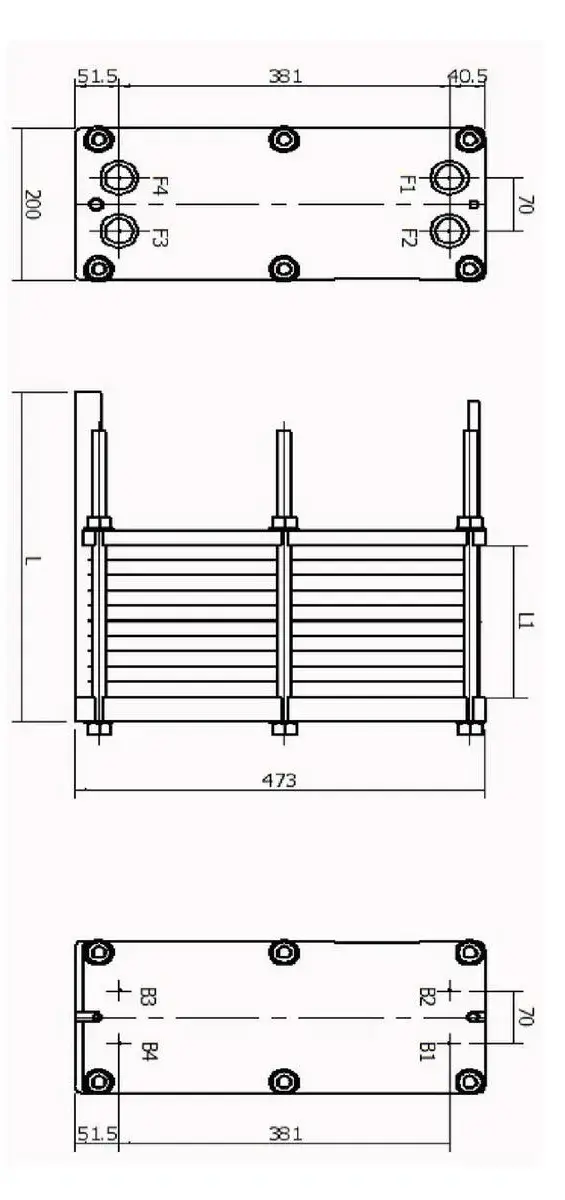

Spécifications de référence des échangeurs de chaleur à plaques

Pression de conception : 1,0 MPa
Pression d'essai : 1,3 MPa
Poids net : 50 kg
Poids en service : 55 kg
Modèle de cadre : IG16
Matériau des plaques : SS316L
Matériau des joints : EPDM haute température

Raccordement	Coté chaud	Coté froid
Type de raccordement Diamètre de raccordement Matériaux Pression nominal Position d'entrée Position de sortie	Fileté DN32 SS316L PN16 F1 F4	Fileté DN32 SS316L PN16 F3 F2

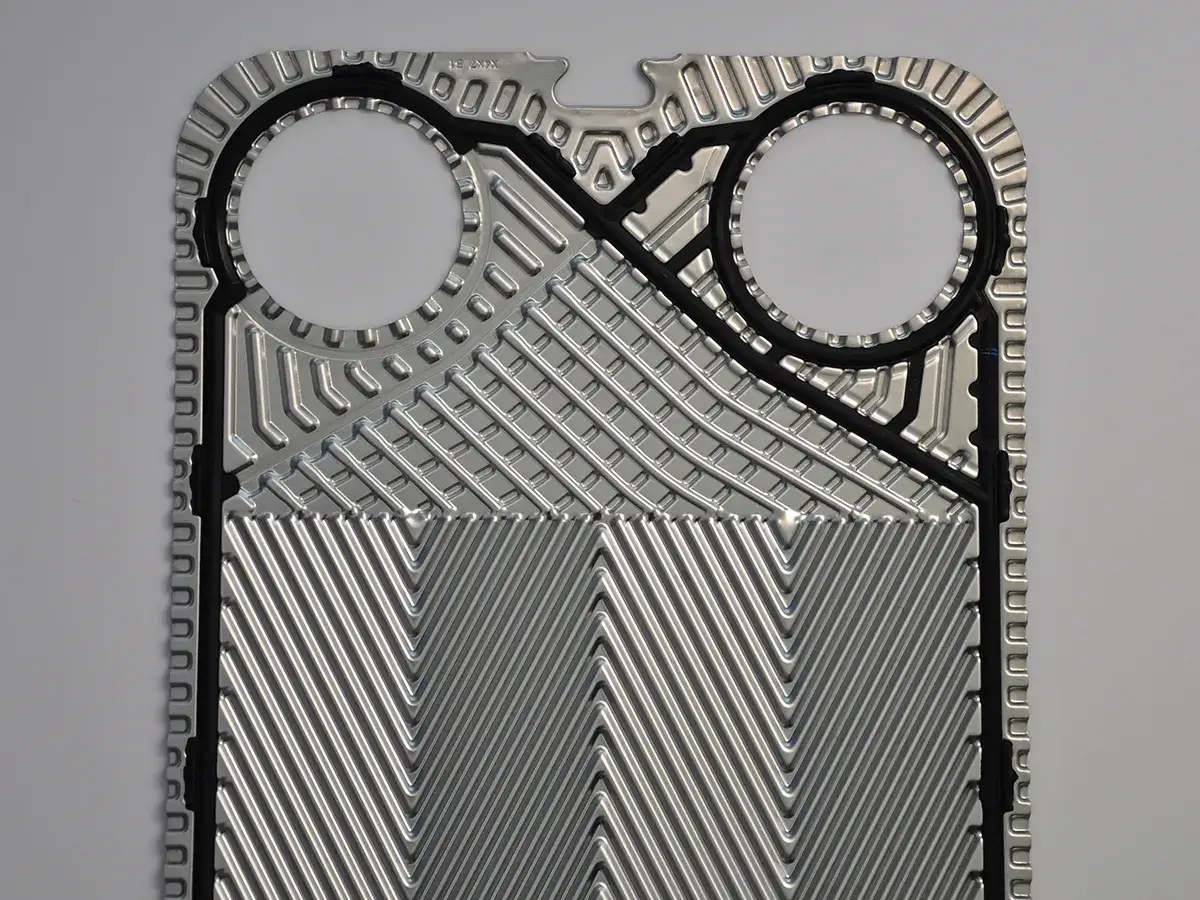

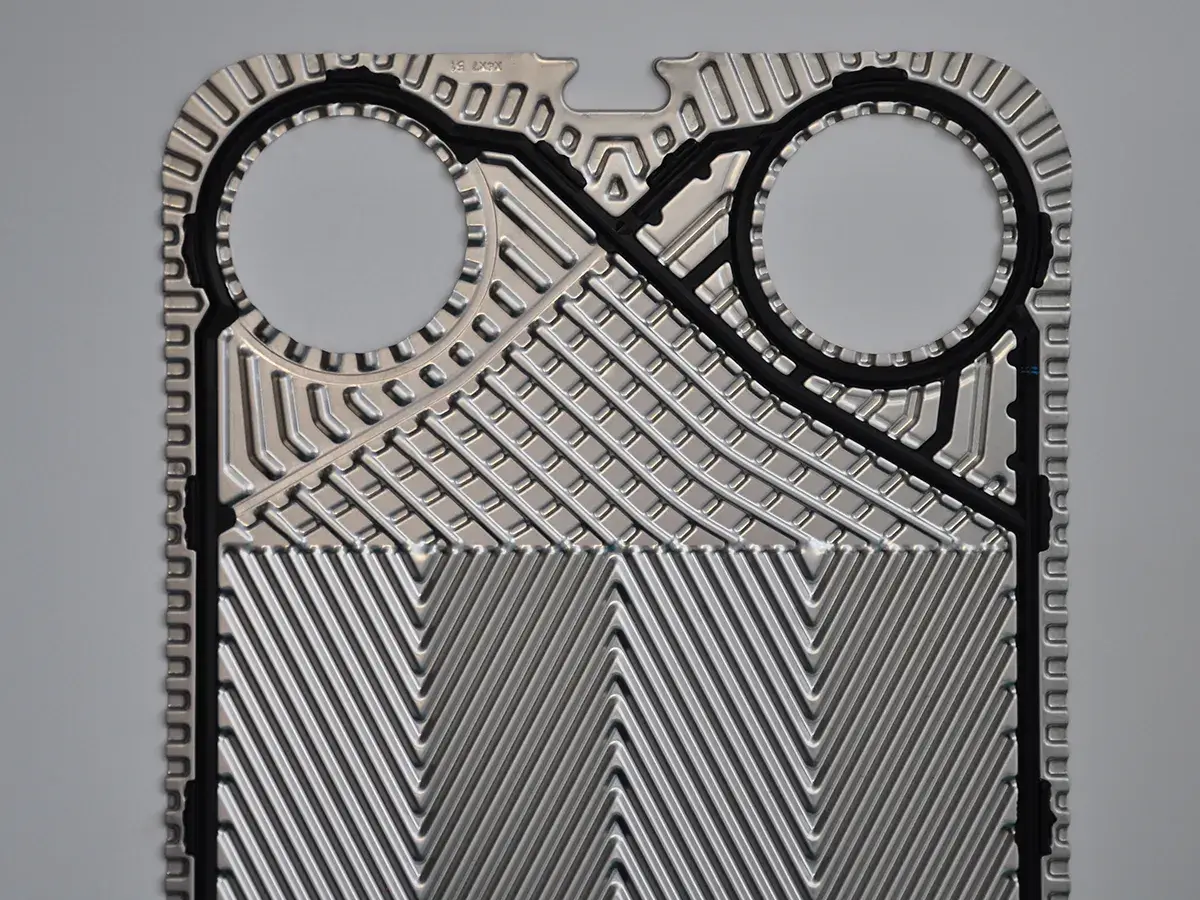

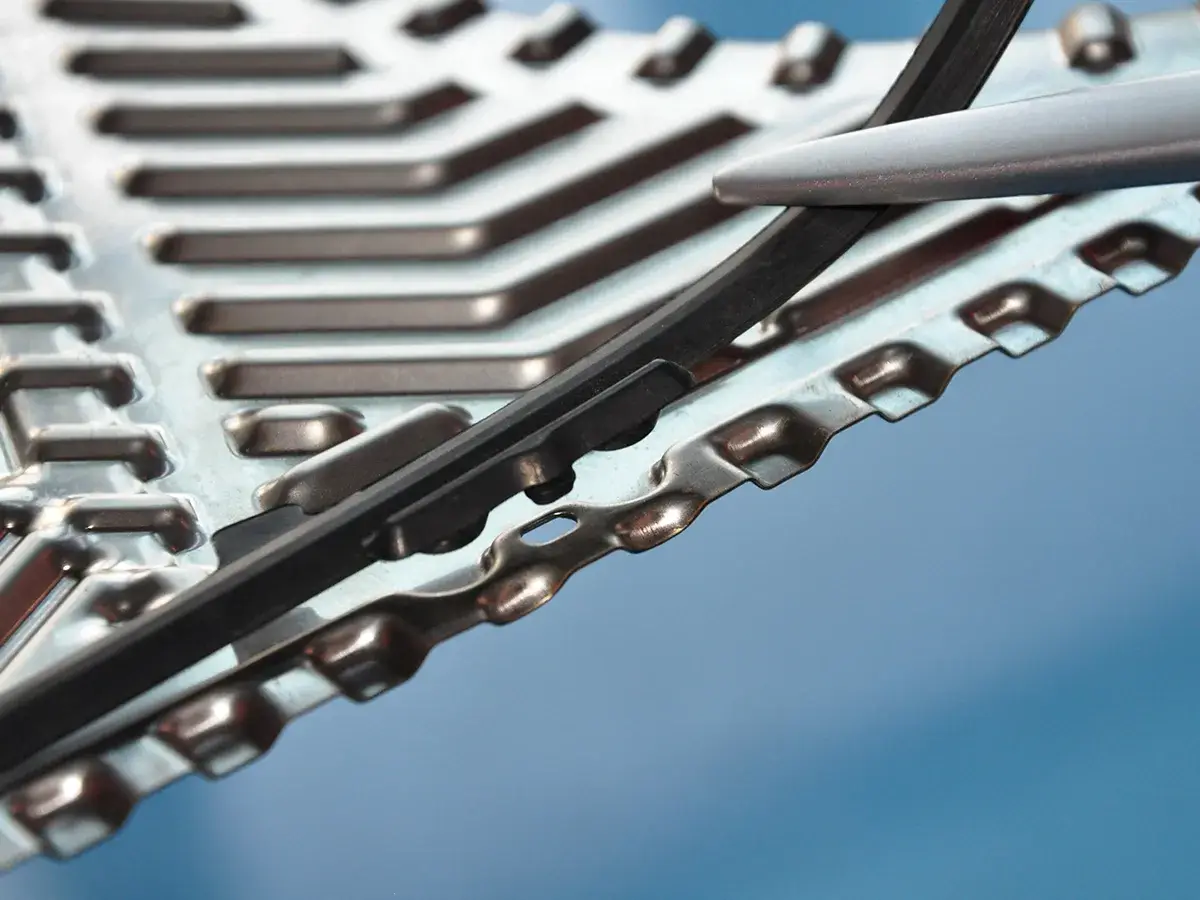

Plaque de transfert de chaleur

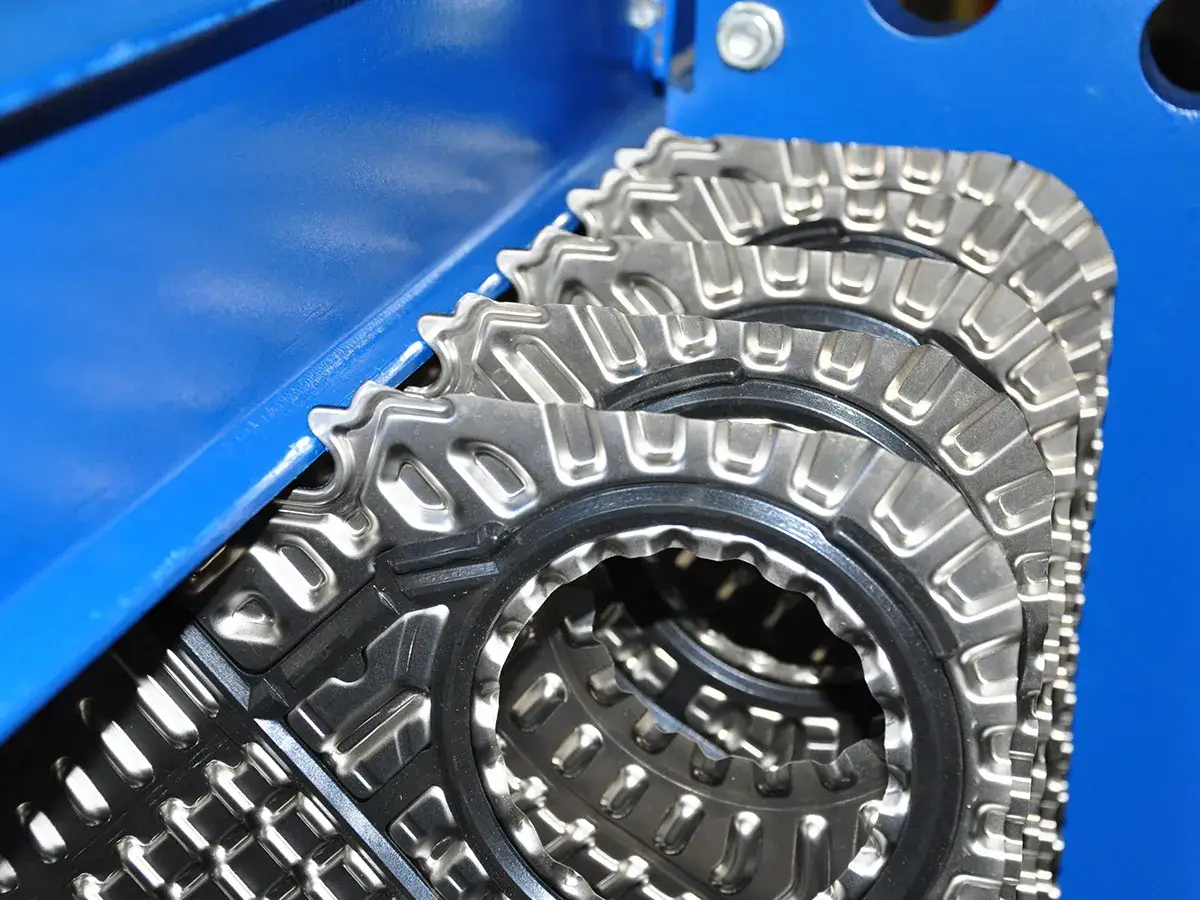

Avantages techniques

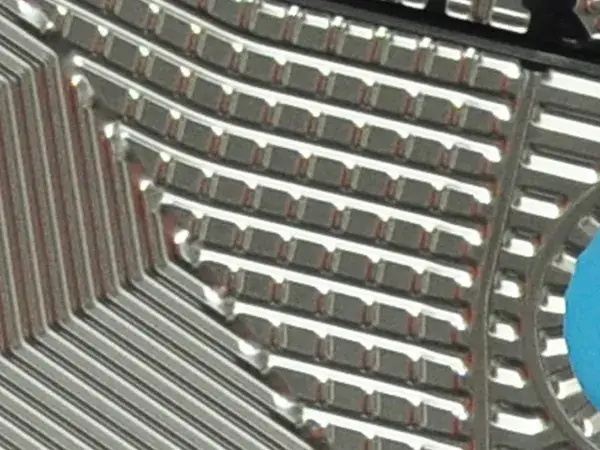

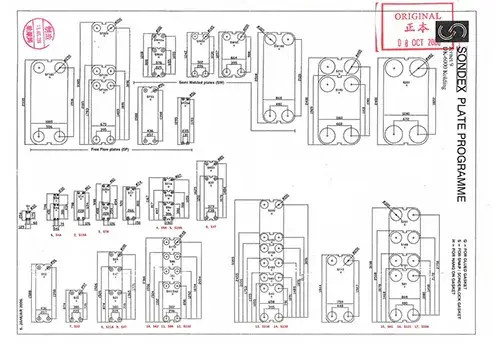

Les échangeurs de chaleur à plaques démontables IES sont disponibles avec plusieurs conceptions de plaques pour répondre à différents besoins de transfert de chaleur. La gamme de plaques comprend des motifs d'ondulation à grand angle et à petit angle, ainsi que des conceptions de cannelures peu profondes, profondes et ultra-profondes. En combinant différents motifs de plaques et profondeurs de canaux, l'échangeur de chaleur peut être configuré avec des canaux étroits ou des canaux ultra-larges pour s'adapter à différentes conditions d'écoulement et exigences thermiques.

Nous offrons une large sélection de types de plaques et de profondeurs de cannelures pour créer des configurations d'échangeurs de chaleur à plaques personnalisées pour différentes applications. La variété des combinaisons de plaques permet une meilleure correspondance entre l'échangeur de chaleur et les conditions de fonctionnement réelles.

Une configuration de plaques appropriée aide à atteindre des performances de transfert de chaleur efficaces tout en réduisant le coût de l'équipement. Elle améliore également la vitesse du fluide entre les plaques, ce qui aide à réduire la corrosion et l'encrassement causés par les zones à faible débit.
